钢结构夹层设计方法有哪些?

发布者:bjyyt 发布日期:2023-07-14 钢结构夹层设计方法有哪些?

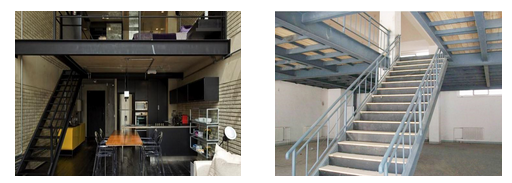

  钢结构夹层是在楼层净高过高的住宅、办公楼、厂房、场馆等建筑的楼层中采用搭建钢结构组合楼板的形式,使一层变为两层,即合理的利用空间增加使用的面积,又不会对原件的外观产生破坏。下面就和UETER钢结构设计一起看一下钢结构夹层的做法。

  做法一:钢结构水泥压力板组合:

  做法:次梁檩条(间距600mm左右)+水泥纤维板(或OSB欧松板)+约40mm厚细石轻质混泥土(可选)+装饰面层;

  这种结构方案具有造价低、自重轻、施工工期短等优点;适用于民用住宅、办公楼、工业项目的夹层改造;当有较大楼面荷载或震动荷载时,慎重选择。

  做法二:钢结构混凝土组合楼板:

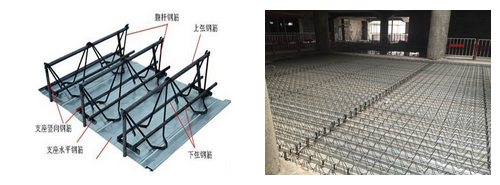

  做法:钢结构楼承板+约100mm厚钢筋混凝土板+装饰面层;

  这种方案具有安全性能高、可承担荷载大、无颤动、隔音效果好等特点,施工周期稍长,楼面自重较大。适用于不同大、小跨度的建筑格局,如住宅、办公楼、各类厂房、重型荷载和震动荷载楼面等,适用范围最广。

  做法三:钢结构轻质板组合楼板:

  做法:约100mm厚ALC加气混凝土板+约30mm后砂浆找平层+装饰面层;

  这种结构组合方案具有安全环保、自重轻、强度高,持久不变形,施工快捷、施工周期短,保温隔音效果好,安装时也可与钢梁的上翼缘等高,最大限度利用有效空间。适用于办公楼、住宅、轻型厂房等;楼面荷载较大、或有震动荷载的工业项目慎重选用。

  做法四:钢结构钢板组合楼板:

  做法:次梁檩条(或加劲肋条)间距小于600mm+花纹钢板(或格栅板)+约40mm厚细石混凝土(可选)+装饰面层(可选);

  这种结构组合方案适用于工业厂房、车间、设备间等建筑,承重效果好、施工快捷等,保温隔音效果略差。

  1、新增夹层楼面设计施工的原则是:

  (1)综合考虑使用功能、节能保温、隔音降噪、环境协调等因素,选择合适的夹层楼面形式。

  (2)结构安全第一,结构部分应计算分析,选择合适的梁柱截面形式和截面尺寸。夹层结构尽量不要与原结构的梁柱相连接,尽量不要破坏原结构;

  (3)增加的夹层楼面重量越轻越好,减小对原结构的自重负荷;

  (4)施工便捷,施工作业对其他区域影响越小越好;

  2、新增夹层楼面选择钢结构还是纯混凝土结构:

  有些业主客户问选择钢结构夹层楼面还是纯混凝土夹层楼面。实际上,新增夹层楼面绝大多数都是钢结构夹层(以上四种钢结构夹层的某种类型),极少采用纯混凝土夹层。原因如下:

  (1)钢结构夹层最主要的优点是结构自重轻。同条件下,混泥土的楼面梁自重是钢结构楼面梁自重的3-5倍;一般情况下,钢结构夹层楼面自重小于100kg/m2(钢结构混凝土组合楼板略重,自重达到约300kg/m2),但是纯混凝土楼板自重350kg/m2以上。钢结构夹层楼面自重明显低于纯混凝土楼面自重。

  (2)钢结构夹层多数是干作业,施工便捷,施工措施少、施工速度快、对周边其他区域影响小。纯混凝土夹层楼面需要现场搭设脚手架、支模板、绑钢筋、浇筑梁板混凝土,湿作业多,施工工序多,施工措施多,施工周期长,对周边环境影响大。

  以上就是关于钢结构夹层做法的介绍,希望可以帮到大家。想了解更多关于建筑结构加固工程和钢结构工程方面的问题,可以咨询优易特(北京)建筑结构设计事务所有限公司(简称UETER设计)是北京一家以加固设计、钢结构设计、消防设计、结构改造设计等为主的专业设计公司,企业成立于2012年,经过数年的磨练,已建立起一只具有加固改造专业设计专业团队。UETER设计人员熟练掌握各类设计软件,为客户提供专业加固设计、钢结构设计消防设计,临建设计等,并全程提供优质、完善且周到的人性化专业服务。优易特UETER设计院,加固设计、钢结构设计、结构改造设计、消防设计、蓝图盖章、计算书、别墅改造设计、别墅加建设计、甲级设计院、加固方案优化设计。北京加固设计,北京钢结构设计,北京消防设计,建筑设计、建筑方案设计、建筑施工图设计、3D效果图设计、加固设计、钢结构加固设计、结构施工图设计、开门洞加固设计、消防设计、结构检测、受力分析、结构计算书、开工证办理、蓝图报审盖章。
