机房改造承重不够怎么办?机房承重加固设计

　　随着我国网络信息技术的快速发展，越来越多的行业对机房的建设和扩容提出了需求，例如：银行、学校、电信运营商、科研单位、电力系统、企事业单位、政府部门等。当我们在建设数据机房前期往往忽略了楼板承重问题。通常一般结构楼面设计荷载在250kg/㎡左右，而我们机房机柜设备往往在600kg-1200kg/㎡，当机房设有蓄电池时，蓄电池的荷载往往在900kg/㎡以上。

　　当楼板使用荷载远远超出设计使用荷载时轻则出现混凝土楼板或梁裂缝，重则出现楼板下垂变形，影响人身及财产安全。综合以上几种原因，当我们在建设机房时，机房楼板承重问题应不能忽视。下面我们一起来看下，机房改造承重不够怎么办?看这个机房承重加固方案。

　　一、机房加固承重的重要性

　　当由于机柜、空调、ups等设备重量较大，超过楼板荷载时，为了保证建筑物本身结构安全和出于一般机房抗震要求时，这时你需要对机柜、空调、ups电池柜及精密空调制作承重散力架了。散力承重支架能分散楼板承重力满足楼板地面承载力设计值要求。

　　一般旧民用楼房二楼以上承重荷载设计都是250-500kg/m2的负荷，当设计成机房时，如果要符合机房规范，就要考虑在机柜下做散列承重支架，把承重支架底面接触面积增大一倍的方式来实现分散楼板承重力，机房承重散力架加固一般用钢梁，根据设备位置加。比如槽钢，角钢，支撑在两端承重结构梁(墙)上，具体要看实际需要承重情况了。比如在机列位置贴地加两根横向贯通的50*50角钢，或者100*50槽钢， 这列位置承重可以达5000~7000n。

　　由于机房和其他建筑不尽相同，机房在承载力加固时应向综合化、正规化、标准化的方向发展 在机房承载加固设计计算时，可参考一下计算原则，确定计算方法或进行研究。

　　(1)原构件与新加部分协同工作，同时达到承载能力的极限状态;

　　(2)原构件能充分发挥作用，后加部分的承载能力进行折减;

　　(3)原构件承载能力折减，后加部分充分发挥作用;

　　二、机房承重加固设计要求

　　按照〖GB/T 2887〗《电子计算机场地通用规范》，计算机机房设备用房的楼板荷重应依设备重量而定，一般应大于或等于800Kg/m2。所以要求机房内空调、UPS及电池组等相关设备都要满足机房楼地面承重的要求，根据设备具体情况进行设计。若需做钢架承重处理，则要求出详细的方案图及说明。配电柜及新风机等设备设计需采用角钢焊接制作安装固定支架。

　　三、机房承重加固内容

　　机房内设备密度较大，对建筑楼板承重有特殊要求，在机房选址和设计时应该核实机房位置的建筑承重。对于个别机房功能区间需考虑做楼板的承重加固，特别是UPS及电池、精密空调等大型设备，重量较大，应安装设备承重散力支架或加固处理达到功能要求。机房布局时要重点考虑大型设备的承重，尽量把重型设备放置在机房的承重梁上。

　　四、机房地面承重加固要求

　　计算机机房内部有许多很重的设备在放置时需要对地面进行加固处理。比如空调、小型机、存储机柜、网络机柜、服务器机柜等。这些设备需要制作机架底座，底座要求达到所承载设备的承重。

　　五、加固承重方法

　　现在加固方法可分为粘钢加固、碳纤维加固、结构改造、承重墙拆除加固和植筋等方法，机房内常用的方法为粘钢加固和碳纤维加固。机房承重加固工程经施工验收合格，方可安装机房设备，进行机房建设。

　　六、ups室地板加固案例分析

　　一、UPS室项目背景

　　机房内设备密度较大，对建筑楼板承重有特殊要求，在机房选址和设计时应该核实机房位置的建筑承重。对于个别机房功能区间需考虑做楼板的承重加固，特别是UPS及电池、等大型设备，重量较大，应安装设备承重散力支架或加固处理达到功能要求。机房布局时要重点考虑大型设备的承重，尽量把重型设备放置在机房的承重梁上。

　　二、UPS室项目现状：UPS室目前位于办公楼6楼，设备未放置于承重梁上，且楼板未进行加固。现需按照批审计局要求进行加固。

　　三、楼板加固设计：UPS室楼板加固应采用工形钢作为工形梁嵌入设备两侧承重墙内分担楼板承重。具体设计图如下：

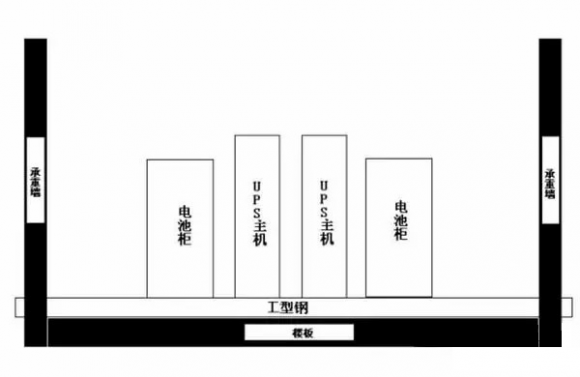

　　图1 楼板加固设计平视图

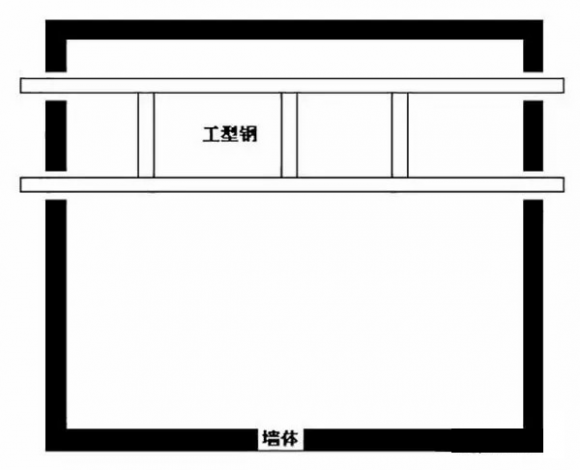

　　图2 楼板加固设计俯视图

　　四、UPS室承重施工方案，UPS室楼板加固应严格按照以下几个步骤：

　　1、UPS设备搬移

　　a. 所有接入UPS设备的用电器关机、断电，将用电设备转为市电供电。

　　b. UPS设备关机、切断供入UPS设备电源，按步骤拆除UPS设备并搬移。

　　2、 楼板加固

　　a. 承重墙打孔。承重墙打孔应按照图纸设计，现场测量尺寸进行打孔。工形梁嵌入孔应紧贴地面。

　　b. 按图纸将工形梁进行安装并焊接。焊接完成后， 要按要求进行检验，外观检查焊缝尺寸，是否存在咬边、焊瘤、表面气孔、裂纹。

　　3、加固部件表层处理，加固部件表层应进行遮盖处理。常见方法：

　　铺设地板、碳纤维处理、其他美观处理方法，具体处理方法应根据实际情况进行选择。

　　4、 UPS设备重新安装：楼板加固步骤完成后，将UPS设备搬移在加固层上面，并按照步骤进行UPS设备安装、调试。

　　5、部件选材：工形梁选材应选择钢轨或18#B以上规格槽钢。其他材料不做要求。

　　六、电池及UPS主机承重加固案例分析

　　1、电池及UPS主机承重力用户要求

　　现有电池，100CH，12V，40节电池，用铁架将40节电池平均存放，每节电池约重25KG。UPS柜为KITOZER 80KVA型号，净重约1吨要求进行配电整合。UPS及电池组硬件设备目前已有，需在新方案中包括运输等情况进行整合。在电池机柜和UPS安装位置，要做承重力分散处理，在方案设计时应根据现有的UPS品牌、功率等考虑电池机柜和区域的承重问题。

　　2、电池及UPS主机承重力分散处理方法

　　在线式ups电源的摆放应使机器的进/出风道距离墙壁不小于30公分，以利机器散热。中、大型UPS长延时机型所配蓄电池，还需考虑楼层的承重压强(国际标准：写字楼每平方米不大于1000公斤，工业厂房不大于1400公斤)，如超标则需采取加大载重面积减少压强的方式来加以解决，一般采用设置大面积钢板或增加电池柜数量的方式。

　　UPS蓄电池不要放在楼板中间(放在房中间位置会显著增加楼板的挠度，即下弯厉害，会引起楼板开裂，长期荷载作用的话会有危险)，放角落处，挨着柱子和主梁，下面采用多个支点(支点位置尽量拉开)，不要整个压着楼面，将均布荷转化为局部荷。

　　由于改造的机房建筑大都是普通的商用楼宇，其均布活荷载仅有300kg/m2左右的荷载，而服务器机房的平均重量大于400kg/m2，因此改造工程机房服务器机柜区域的建筑结构必须进行加固。在承重加固结构改造设计方面，优易特(UETER)建筑结构设计有着丰富的工程设计的经验。如果您有结构改造、加固设计、钢结构设计、消防设计。可以咨询优易特建筑结构设计。
